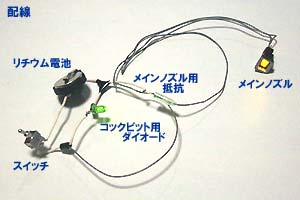

古本屋で、単座型コスモタイガーの設定画が載ったムックを購入。 メカとしての三面図と、動画用（？）のパース付設定画が掲載されているのですが、 機体幅に矛盾が・・・(^^; 噴射ノズルは、三面図通りならキット通り正方形に近い形なのですが、パース付設定画や劇中では 横に幅広くなっています。キットはほぼ三面図通り。 キットのままのスマートな機体がいい感じだったので、ここではキットを尊重しました。 またノズルの電飾を考えているので、発光部は小さい方がいいというのも理由です。 （ノズルが幅広くなると内蔵するダイオードの数に影響が・・・） もうひとつ気になったのは機首の角度。キットのままだと全体的にペッタンコで、 いまひとつ魅力に欠けるので、３度ほど下向きにします。 微妙な差ですが、結構雰囲気が変わります。 で、ひとまず仮組段階で機首をカット。コックピット、キャノピーの自作もするため、 該当部分は切り取っています。機首下面のパーツ（接合部）を削り、機体後部との段差を 減らしておきます。また車輪収納のふくらみは、設定にあわせて形状変更。 機銃座部分。開口後、9.5ミリのプラパイプで内壁を作り、床を接着。 マットブラックで塗装しておきます。 メインノズルは一旦切り離して、電飾用の遮光板（グレーの筒部分）を追加。 ノズル内の溝を細切りプラ棒で再現しました。『さらば・・・』に ワンカットだけ、このノズルを精密に描いた発進シーンがあります。それを参考に、 ノズルの中にもう一つ四角い枠を作りました。ダイオードの手前には、車用の ディティールアップパーツとして売られていた四角いレンズを挟んでいます。 角度を変えた機首上面パーツを本体に接着後、プラ板にてコックピット（と言ってもただの枠）を組み、 前面のパネルに７つ、後面に２つ、メーターとなる0.3ミリの穴を開けます。そこに光ファイバーを通せば、 光るメーターの完成。本当はもっと数を増やし、コックピットの側面も光らせたかったのですが、スペースの 関係上、断念。遮光効果を高めるため、電飾が入る近辺はマットブラックを塗っておきます。 制作画像は省略しますが、翼は上面をパテで若干厚めにした後、機銃を掘り直しました（完成画像参照）。 『さらば・・・』で確認したところ、機銃の門数は単座と三座でちゃんと描き分けられているようです。 単座が機首片側：４　片翼：５なのに対して、三座では、機首片側：３　片翼：３。 キットには翼下面にも機銃のモールドがありますが、これは埋めます。 コックピットの前面パネルからのびる光ファイバー（７本）は、２本の真鍮パイプでまとめ、 コックピット壁面の裏を通して収めました。 電飾の発光テスト。メインノズル用には３ミリ径の高照度ダイオードを使用。 実際はいい感じのオレンジ色なんですが、殆どの店で「黄色」として売ってます。秋葉原のパーツ店の オヤジさんも、「オレンジだよねぇ」と言ってました。でもこの画像で見ると確かに 黄色いですね。 コックピット内の計器は、グリーンのダイオードを光源にします。 この二つのダイオードを３Ｖのリチウム電池に並列につなぎました。 グリーンは抵抗を入れると暗すぎるので、規定無視。 電飾用のリード線・光ファイバーを、支柱固定用の穴に通し、機体上面・下面・ノズルを接着。 以降、工作中にこれらを切ってしまったり、変に引っ張ってしまわないよう、 実際に支柱として使う真鍮パイプに通しました。更に仮台として、フィルムケースを使っています。 今まで書いていませんでしたが、機銃座とメインノズルの間にあるインテーク（？）も開口してあります。
